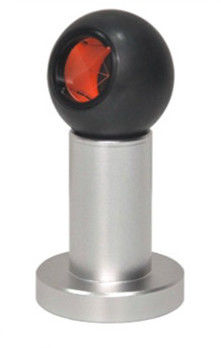

Magnetische Stützfläche Gesamtstation Umfrage Mini Prisma Konstante 17,5 mm mit Kupfer beschichtet Kugel Prisma Set

Gesamtstation Umfrage Messen Mini Kugel Prisma Magnetische Basis Stand Prisma Konstante 17,5 mm

Modell:ADS114

Übersicht:

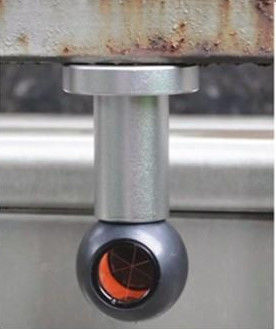

1- Reflektor für feste Anlagen/Anti-Vandal-Prisma
2- Gehäuse: Material: 45 Stahl;
3- Kugeldurchmesser: 45 mm.
4Der Durchmesser des Prismas: 25,4 mm.

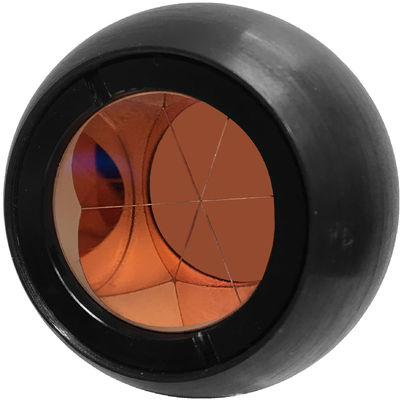

5Luftbahn-Eckwürfel in schwarzem kugelförmigen Gehäuse.
6.Anwendbar für - Präzisionsmessungen - Automatische Messungen.
7- Gilt für Hochgeschwindigkeits-Spuren und Trail.

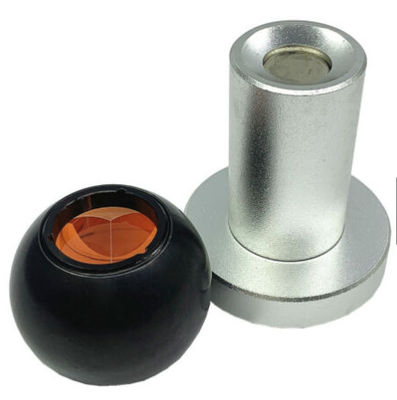

8- Kommt mit magnetischer Basis.

9. Polierter Edelstahl

Technische Daten:

Gewährleistung:

Eine einjährige Garantie ist vorgesehen.

Absetzungen der Erhebungsprisma

Retro-reflectors (or corner cube prisms) used with electronic distance measuring (EDM) instruments have an offset because the transmitted light beam from the EDM takes longer to enter and exit the prismDiese längere Zeit wird in eine längere gemessene Entfernung umgesetzt. Diese Entfernung wird korrigiert, indem ein 'Offset' verwendet und das Prisma in Bezug auf die Plumblinie des Prismenhalters positioniert wird.Der Versatz wird durch Multiplikation der Prismenhöhe mit dem Brechungsindex des verwendeten Glases ermitteltDie üblichen Versetzungen sind 0, -17,5 mm, -30 mm, -34 mm und -40 mm.

Eine Knotenverschiebung auf einem Vermessungsprisma wird durch die Beziehung des Prismenhalters und des Prismas definiert, das das optische Zentrum des Prismas auf die Plumlinie des Halters stellt.Diese Verschiebung ist am vorteilhaftesten bei der Arbeit aus nächster Nähe, wenn die Spitze oder das Zentrum des Prismas als Ziel für die Messung des vertikalen und horizontalen Winkels verwendet wirdJedes Vermessungsprisma hat eine Knotenverschiebung.kann bei Verwendung der Prismenspitze als Ziel, wenn sie nicht perfekt auf das Messgerät gerichtet ist, Winkelfehler verursachen.

Für eine hohe Genauigkeit der Vermessung wird empfohlen, ein rundes Prisma anstelle eines 360° Prismas zu verwenden, wenn eine robotergestützte Gesamtstation verwendet wird.Ein Knotenpunkte-Prisma sollte für hochgenaue Durchfahrt und Layout-Arbeit verwendet werden.

Versand:

Kleine Stückzahlen werden in Kartons verpackt und per Express- oder Lufttransport versandt.

Für große Mengen wäre die Seebeförderung die beste Wahl.

Verpackung:

Jeder Artikel wird mit einer individuellen Innenverpackung verpackt. Alle Artikel werden mit einer äußeren Papierbox verpackt. Für große Mengen werden Paletten für eine bessere Lieferung ausgestattet.

Rücksendungsrichtlinie:

A. Der Käufer kann Artikel innerhalb von 7 Tagen nach Erhalt der Artikel zur Rückerstattung zurücksenden, wobei der Käufer die Rücksendungskosten übernimmt.Die Ware muss in demselben Zustand zurückgegeben werden, in dem sie erstmals geliefert wurde..

B. Der Käufer kann die Artikel für eine Rückerstattung zurücksenden, wenn sie nicht wie beschrieben oder mit Qualitätsproblemen innerhalb von 7 Tagen nach Erhalt der Artikel sind.auf der Grundlage des Zustands der erhaltenen Artikel.
