3D-Scan-Messung Zielreflector 5/8 "Dreh mit Magnetbasis Gesamtstation Reflektor

3D-Scan-Messung Schwarz-Weiß-Zielreflektor mit Magnetenbasis

Modell:ADSmini108-2

Übersicht:

A. 6" kreisförmig schwarz/weiß Neigungs- und Drehziel für die Scanstation.

B. Leica-Standard-Stumpfbau für die Montage auf z. B. GLS12-Stiel.

C. Mittelhöhe bei Leica-Standardreflektorhöhe.

D. 5/8"eine innere Gewindebasis.

E. Anodisiertes Aluminiumjoch und matte, nicht strahlende Zielplatte

F. Achsenhöhe: 135 mm

Technische Daten:

Die Packung enthält:

Scannen Ziel

Flachmagnetmontage

Verpackung:

Weiches Gepäck

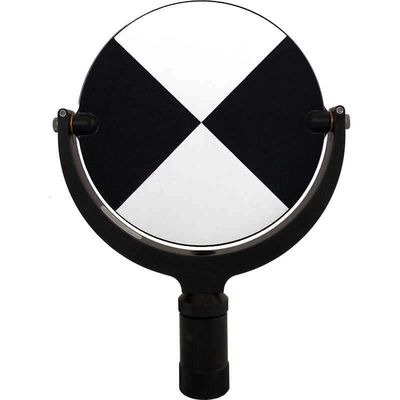

Scannen Ziel:

Schwarz und Weiß

175.5 mm Mittelhöhe

Durchmesser von 152,4 mm

5/8 Zoll unterer Faden

Der 3D-Laser-Scanner-Ziel ist für die Gesamtsteuerung der Station konzipiert und gewährleistet genaue und zuverlässige Messungen.

Seine verstellbare Neigung ermöglicht eine Vielzahl von Anwendungen und erfüllt verschiedene Anforderungen des Benutzers.

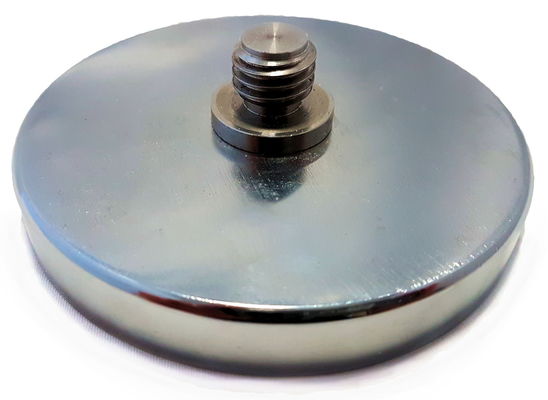

Magnetische Basis:

Ideal für die Montage eines Scannerziels, eines GPS-Empfängers oder eines Prismas auf einer flachen Stahloberfläche.

Ziehkraft 55 kg, Ø 100 mm, Höhe 21 mm, Gewicht 450 Gramm.

Ziele und Scannen

Ziele sind physische Objekte, die Sie vor Ort einrichten und die Scanning-Software verwendet, um mehrere Scans zu binden.Wenn Sie Ihre Ziele richtig festgelegt habenDie Software wird Ihre Scans relativ einfach registrieren können, aber wenn die Ziele nicht richtig platziert sind, ist eine Menge manueller Registrierung erforderlich.Die manuelle Registrierung ist unglaublich zeitaufwändig., und es lohnt sich absolut, sich zusätzliche Zeit im Feld zu nehmen, um die Ziele richtig zu setzen.

Ziele setzen

Wenn Sie Ziele festlegen, müssen Sie bedenken, dass mindestens 3 Ziele erforderlich sind, um zwei Scans zusammen zu registrieren.Das bedeutet, dass jeder aufeinanderfolgende Scan 3 Ziele mit dem vorherigen Scan gemeinsam haben muss.Es wird empfohlen, bis zu fünf Ziele als Sicherheitsnetz zu verwenden; die Einrichtung von zu vielen Zielen ist jedoch zeitaufwändig und die Verarbeitung der Registrierungssoftware dauert länger.

Bei der Festlegung von Zielen sollten Sie folgende Faktoren berücksichtigen, die sich je nach Hersteller ändern.

1. Die Entschließung:Die Auflösung des Scanners beeinflusst, wie weit Sie das Ziel platzieren können. Zum Beispiel bei einem FARO-Scanner kann das Ziel bei 1/4 Zoll bis zu 60 Fuß vom Scanner entfernt sein;bei 1/8th in es kann bis zu 30 Fuß entfernt sein.
2. Entfernung:Wie bereits erwähnt, können Ziele nur so weit vom Scanner entfernt sein und immer noch eine genaue Registrierung ermöglichen.Zum Beispiel, gibt es viel Staub und Feuchtigkeit im Raum.
3. Umwelt:Faktoren wie Sonne, Staub und Feuchtigkeit beeinflussen die Präzision der Zielfangnahme.
4. Zielgröße:Kleine Ziele müssen näher am Scanner platziert werden.
5. Jede Vibration:Wenn Sie sich in einem Raum mit Schwingungen oder einem sehr starken Luftstrom befinden, z. B. in einem mechanischen Raum, sollten Sie sich bewusst sein, dass sich Ihre Ziele bewegen können, und zusätzliche Vorsichtsmaßnahmen ergreifen, um sie zu sichern.
